NPS01-F20 AC 3+1P Túlfeszültség-védő eszköz

Gazdaságos 3+1 architektúra kis három-fázisú-vezetékrendszerekhez



Termék áttekintése

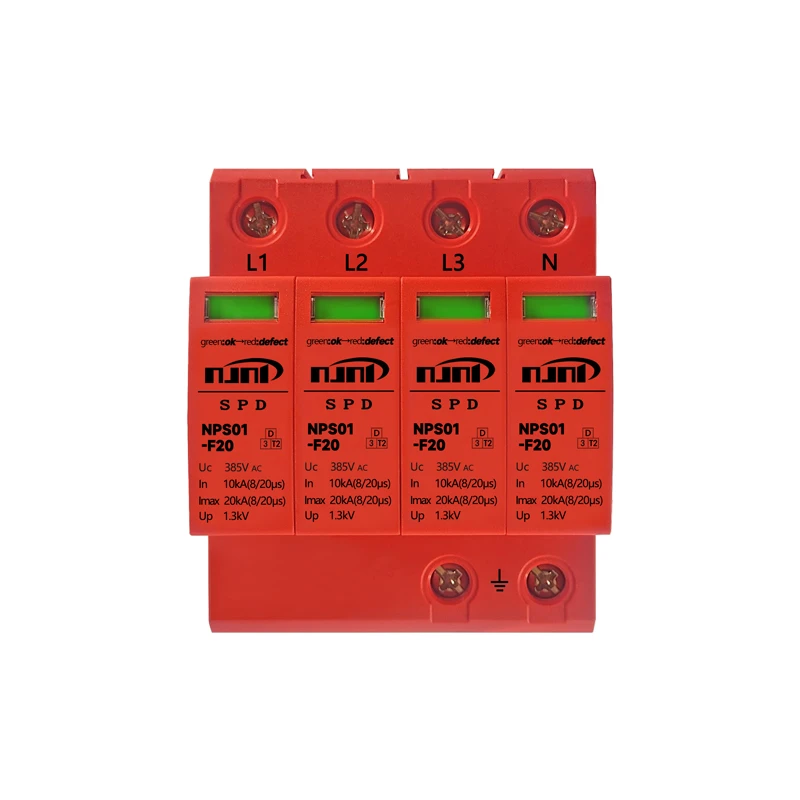

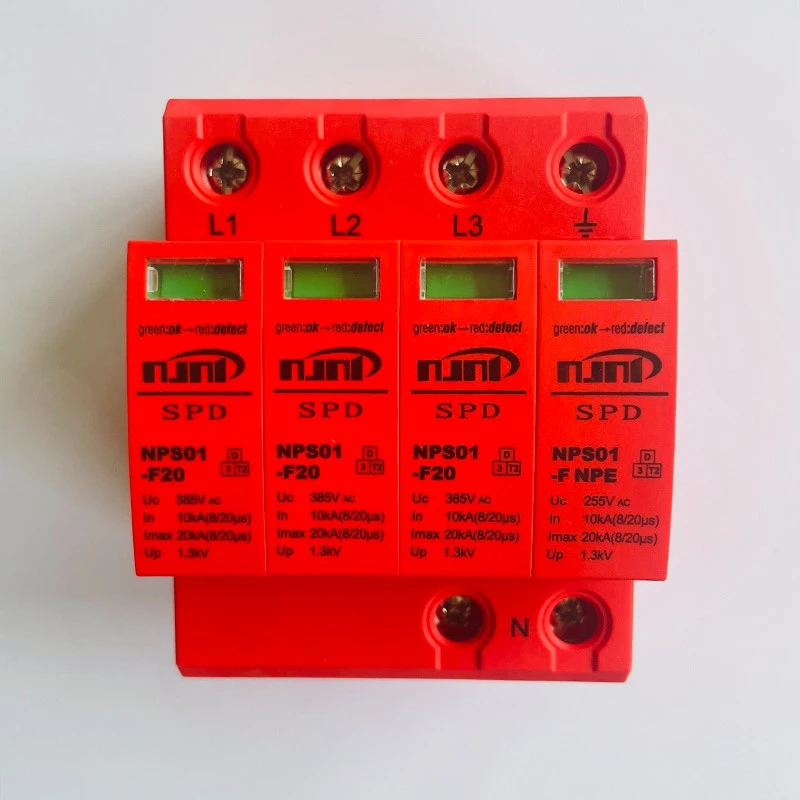

Az NPS01-F20 AC 3+1P túlfeszültségvédő eszköz egy gazdaságos 2-es típusú (II. osztályú) túlfeszültség-védelmi eszköz, amelyet kis három-fázisú, négy{12}}vezetékes áramelosztó rendszerekhez terveztek. Megfelel az EN/IEC 61643-11 és GB/T 18802.11 szabványoknak, és átment a 2+3 típusú teszt tanúsítványon. A termék a klasszikus 3+1 védelmi architektúrával rendelkezik – három-fázisú varisztor, nulla-vonalú szikraközzel kombinálva, amelyek mindegyik fázisa 10 kA (8/20 μs) névleges In kisülési áramot és 20 kA maximális Imax kisülési áramot ad le, 6 kV nyitott áramköri feszültség mellett. Ez a konfiguráció tökéletesen megfelel a kis elosztórendszerek TN-S és TT három-fázisú négy{31}vezetékes földelési konfigurációinak védelmi követelményeinek. A 72 mm-es négy{32}}pólusszélesség szabványos 35 mm-es DIN-sínre szerelhető, 275 V és 440 V közötti Uc-vel (NPE mód 255 V). Széles körben használják kis kereskedelmi épületekben, irodai elosztópanelekben, kiskereskedelmi áramellátó rendszerekben és más kis háromfázisú, négyvezetékes terminálrendszerekben, amelyek megfizethető másodlagos túlfeszültség-védelmet igényelnek.

Mindegyik fázisáramkör nagy{0}}energiájú cink-oxid varisztor chipet használ, gyors reagálással és alacsony maradékfeszültséggel a gyors túlfeszültség-kisülés érdekében. A nulla----földelés áramkör egy dedikált gázkisülési résmodult alkalmaz, amely normál körülmények között nulla szivárgási árammal és nulla energiafogyasztással működik – hatékonyan kiküszöbölve a semleges vezeték eltolódását és a hosszú távú szivárgási áram által okozott rendszerinterferenciát. A fázis és a nulla védőelemek pontosan energiakoordináltak, nincs követési áram és védelmi holtzóna. A moduláris független kioldó kialakítás minden pólusnak saját termikus szakaszolót és piros/zöld állapotjelző ablakot ad. Az egypólusú-hiba automatikus leválasztást vált ki anélkül, hogy hatással lenne a többi pólusra, így a hibakeresés gyors és intuitív. A vezető gyűjtősín nagy-tisztaságú rézből készül, ónozott bevonattal, amely alacsony érintkezési ellenállást és nagy túlfeszültség-kapacitást biztosít. Az IP20-as besorolású UL94V-0 vörös, hőre lágyuló műanyag ház megbízható szigetelési biztonságot nyújt.

Ez a sorozat 0,9 kV-os fázis-üzemmódú feszültségvédelmi szintet kínál, legfeljebb 25 ns fázis-módú válaszidővel és legfeljebb 100 ns N-PE módú válaszidővel, kiváló maradékfeszültség-szabályozást és nagy védelmi pontosságot biztosítva. 40A gG tartalék biztosíték javasolt az áramlás előtti és utáni védelmi fokozatok közötti optimális szelektív koordináció eléréséhez, megakadályozva ezzel a villámcsapás során a felfelé irányuló megszakítók zavaró kioldását. Egy opcionális alaphelyzetben nyitott/normál zárt lebegő váltóérintkező a távjelzéshez (AC 250V/0.5A) elérhető az egyszerű felügyeleti rendszerekhez. Az eszköz -40 foktól +80 fokig és 5% és 95% közötti páratartalom között működik, és 4 mm² és 25 mm² közötti vezetékeket fogad. A 35 mm-es DIN-sínre szerelhető gyorsrögzítésnek és a kompakt, 72 mm-es szélességnek köszönhetően ez egy költséghatékony megoldás a másodlagos túlfeszültség-védelemre kis három-fázisú, négyvezetékes elosztórendszerekben.

A doboz belső méretei (H*Sz*Ma):11.3*10.1*7.7, 15.11*10.1*7.7
A doboz külső méretei (H*Sz*Ma): 32.5*27.5*27.5
