NPS01-F20 AC 1P túlfeszültség-védő eszköz

Gazdaságos, 2-es típusú egypólusú-védelem – kompakt kialakítás végberendezésekhez



Termék áttekintése

Az NPS01-F20 AC 1P túlfeszültségvédő eszköz egy gazdaságos belépő-szintű 2-es típusú (II. osztályú) túlfeszültség-védelmi eszköz, amelyet lakossági és kiskereskedelmi alkalmazások végberendezéseinek védelmére terveztek. Megfelel az EN/IEC 61643-11 és GB/T 18802.11 szabványoknak, és átment a 2+3 típusú teszt tanúsítványon. Egy-pólusú, 18 mm-es ultrakeskeny moduláris felépítésével ez az SPD 10 kA (8/20 μs) névleges kisülési áramot és 20 kA maximális Imax kisülési áramot biztosít, 6 kV nyitott áramköri feszültség mellett. Az ultrakompakt kialakítás értékes panelterületet takarít meg, miközben megbízható védelmet nyújt az indukált villámlökések és kapcsolási túlfeszültségek ellen. A 35 mm-es DIN sínre szerelhető és a 275 V-tól 440 V-ig terjedő Uc-lefedettség alkalmassá teszi lakossági elosztópanelekhez, irodai termináláramkörökhöz, kiskereskedelmi üzletekhez és felügyeleti rendszerekhez.

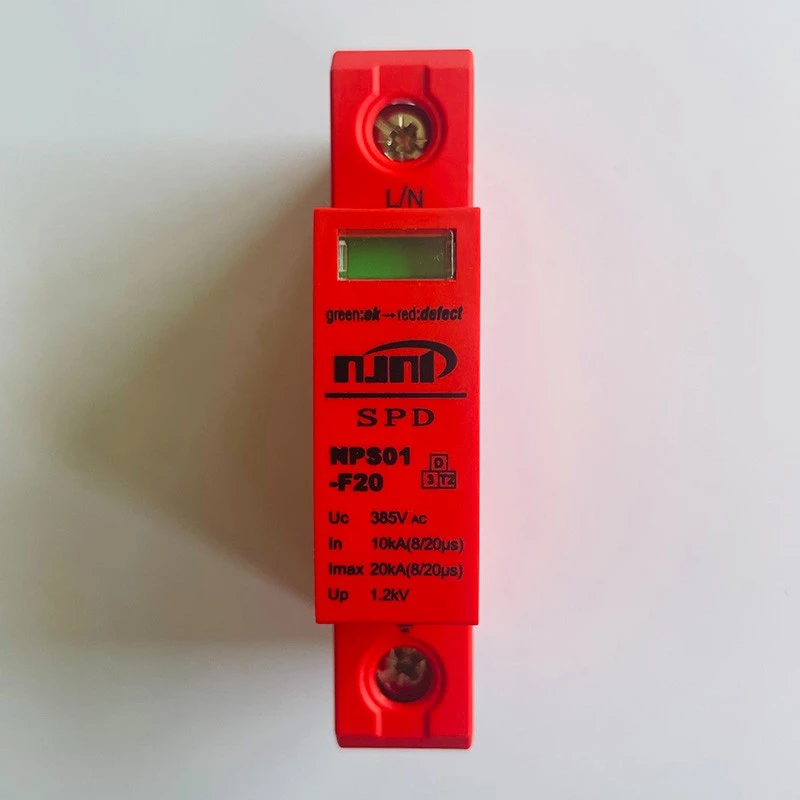

Az egység belsejében egy nagy{0}}energiájú cink-oxid varisztor chip gyors reakciót és kivételesen alacsony maradékfeszültséget biztosít, hatékonyan elnyomja az indukált túlfeszültségeket és átkapcsolja a berendezés indításából és leállításából eredő tranzienseket. Az Up feszültségvédelmi szint már 0,9 kV-os, így kiváló védelmet nyújt az érzékeny elektronikus berendezések számára. Minden pólus független termikus szakaszolóval van felszerelve. Ha az egység túlterhelődik vagy elöregszik, a termikus szakaszoló megbízhatóan leválasztja a hibás pólust az áramkörről, megelőzve a tűz és a rövidzár{5}}veszélyt. Az előlapon lévő piros/zöld állapotjelző ablak egy pillantással mutatja az üzemállapotot – a zöld a normál működést, míg a piros a meghibásodást és a csere szükségességét jelzi. Az áramút nagy-tisztaságú rezet használ, ónozott-kapcsokkal, ami alacsony érintkezési ellenállást, nagy túlfeszültség-kapacitást és minimális hőmérséklet-emelkedést biztosít. A ház UL94V-0 vörös, hőre lágyuló műanyagból készült, IP20 védettséggel, amely megfelel a lakossági és kereskedelmi alkalmazások szigetelési biztonsági követelményeinek.

Ez a sorozat rendkívül alacsony, 0,9 kV-os felső feszültségvédelmi szintet és 25 ns vagy annál kisebb válaszidőt kínál, így osztályában a legalacsonyabb maradékfeszültséget biztosítja a nagy védelmi pontosság érdekében. Javasoljuk, hogy ezt az eszközt egy 40A-es gG tartalék biztosítékkal-párosítsa, hogy optimális szelektív koordinációt érjen el a felfelé irányuló és a lefelé irányuló védelmi fokozatok között. Egy opcionális alaphelyzetben nyitott/normál zárt lebegő váltóérintkező a távjelzéshez (AC 250V/0.5A) elérhető az egyszerű felügyeleti rendszerekhez. Az eszköz -40 foktól +80 fokig és 5% és 95% közötti páratartalom között működik, és 4 mm² és 25 mm² közötti vezetékeket fogad. 18 mm-es ultrakeskeny kialakításával ez a legköltséghatékonyabb belépő szintű megoldás a lakossági és kiskereskedelmi terminálalkalmazások másodlagos túlfeszültség elleni védelmére.

A doboz belső méretei (H*Sz*Ma):11.3*10.1*7.7, 15.11*10.1*7.7
A doboz külső méretei (H*Sz*Ma): 32.5*27.5*27.5
