112,5 kA közvetlen villámáram kapacitása erős villámaktivitású területekhez

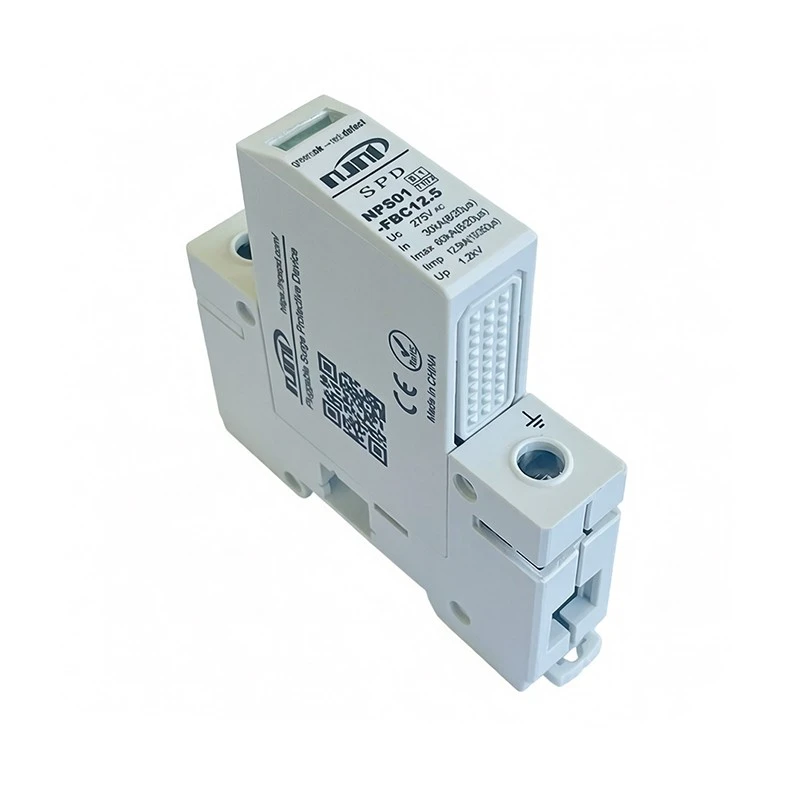

Termék áttekintése
ANPS01-FBC12.5 AC 1P túlfeszültség-védő eszköza Ningpu Lightning Protection által kifejlesztett 1+2 típusú kombinált, nagy-teljesítményű túlfeszültség-védelmi megoldás a gyakori villámlási területekre. Az EN/IEC 61643-11 és a GB/T 18802.11 nemzetközi szabványok szerint tervezve, megfelel a Type 1+2 / Class I+II védelmi követelményeknek.
Akár impulzusáram-képességgel12,5 kA (10/350 μs), az eszközt úgy tervezték, hogy ellenálljon a nagy{0}}energiájú közvetlen villámcsapásoknak, és hatékonyan kisüljön nagy túlfeszültség az egyfázisú{1}} áramellátó rendszerek bejövő oldalán.
A kompakt egypólusú, 18 mm-es moduláris szerkezet támogatja a szabványos 35 mm-es DIN-sínes telepítést. Az Uc feszültség 275 V-tól 440 V-ig terjed, így alkalmas elektromos rendszerek, kommunikációs bázisállomások, fotovoltaikus alkalmazások és szélerőművek építésére magas-veszélyes villámlási környezetben.
Nagy-energiájú grafit szikraköz megbízható követési árammegszakítással
A belső védőszerkezet egy nagy-méretű grafit szikraközt alkalmaz nagy-energiájú cink-oxid varisztorral kombinálva. A szikraköz kiváló követési árammegszakítási képességet biztosít, biztosítva a villámkisülés utáni biztonságos leválasztást és megakadályozva a folyamatos áram okozta túlmelegedést.
A nagy teljesítményű alkatrészek kiválasztása és tesztelése magas-hőmérsékletű öregítéssel és impulzusáram-ellenőrzéssel történik, így biztosítva az erős energiatűrő képességet és a hosszú élettartamot.
A vezető út nagy-tisztaságú T2 réz gyűjtősíneket használ, ónozott felületű

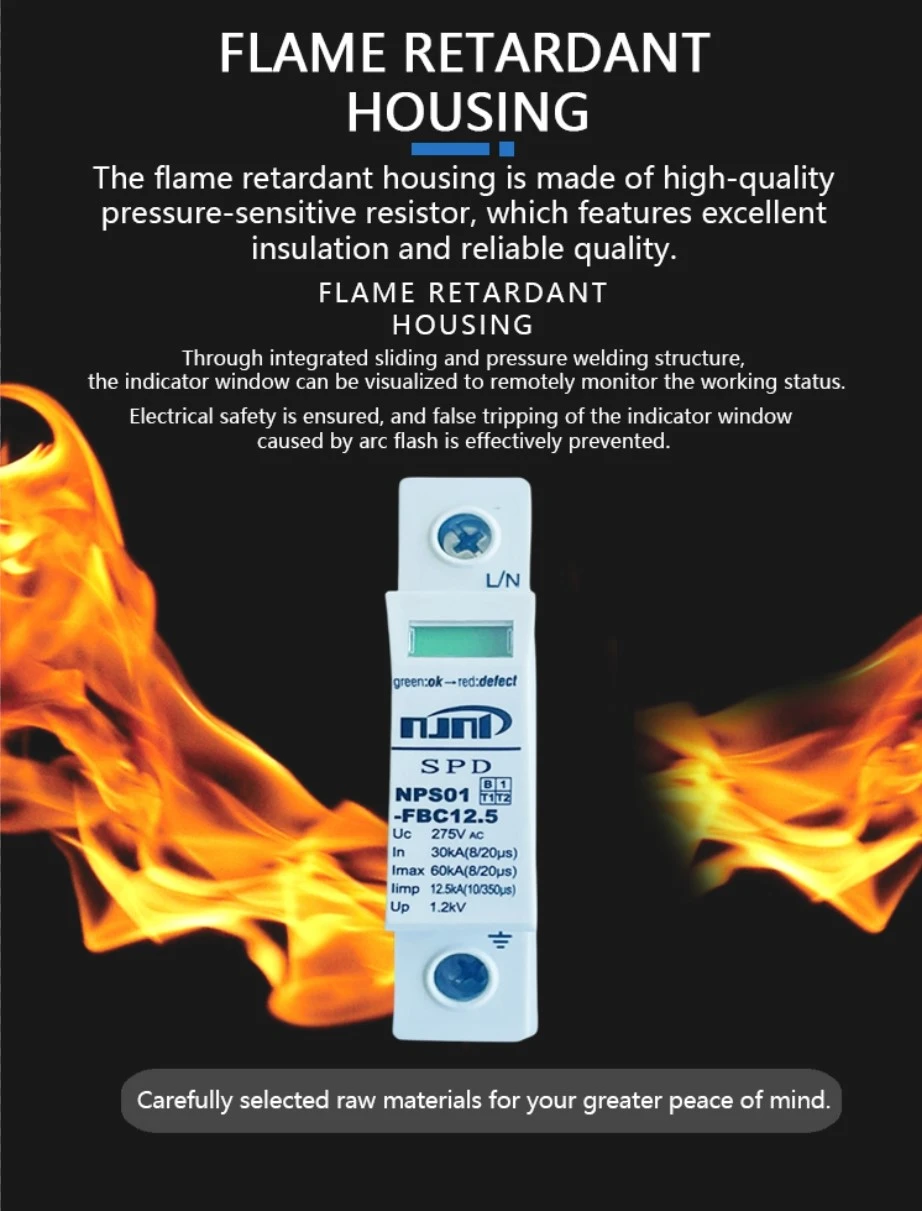

A ház UL94V-0 égésgátló-hőre lágyuló anyagból készült, IP20 védelemmel. Az automatizált hegesztés, a modulok összeszerelése és a 100%-os nagyáramú tesztelés biztosítják a termék stabil teljesítményét.
160A tartalék biztosíték koordináció a megbízható védelmi szelektivitás érdekében
A készülék névleges kisülési áramot (In) biztosít20 kA (8/20 μs)és a maximális kisülési áram (Imax)50 kA. A feszültségvédelmi szint elérheti1,2 kV, 25 ns vagy annál kisebb válaszidővel, gyors és pontos túlfeszültség-elnyomást biztosítva.
Használata javasolt a160A gG tartalék biztosíték, a termék összehangolt védelmet tesz lehetővé az upstream és a downstream eszközök között, miközben csökkenti a szükségtelen áramkör-megszakításokat villámcsapások során.
A beépített hőszakaszoló és a piros/zöld állapotjelző világos működési információkat nyújt. A zöld a normál működést, míg a piros a csere szükségességét jelzi.
Az opcionális távoli jelzőérintkezők támogatják az AC 250V/0,5A kimenetet és a távfelügyeleti funkciókat. Az egység -40 foktól +80 fokig működik 5%-95%-os páratartalom mellett, és támogatja a 4-25 mm²-es vezetékeket, így megbízható választás egyfázisú rendszerekhez erősen villámló területeken.
|
Modell |
NPS01-FBC12.5/275/1 |
NPS01-FBC12.5/320/1 |
NPS01-FBC12.5/385/1 |
NPS01-FBC12.5/440/1 |
|
SPD teszt kategória |
Type{0}}/ClassI+II (EN/IEC61643-11,GB/T18802.11) |
|||
|
Maximális folyamatos üzemi feszültség Uc (áram típusa: ac) |
275V |
320V |
385V |
440V |
|
Villámimpulzus-áram (10/350 μs) [L-PE, N-PE] Iimp |
12,5 kA |
12,5 kA |
9 kA |
9 kA |
|
Névleges kisülési áram (8/20 μs) [L-PE, N-PE] In |
20 kA |
|||
|
Maximális kisülési áram (8/20 μs) [L-PE, N-PE] Imax |
50 kA |
|||
|
Feszültségvédelmi szint [L-PE, N-PE] Fel |
1,2 kV |
1,3 kV |
1,5 kV |
1,7 kV |
|
Válaszidő |
Kisebb vagy egyenlő, mint 25ns |
|||
|
Tartalék biztosíték |
160A gG biztosíték |
|||
|
Távoli jel riasztás |
Normál esetben nyitott és alaphelyzetben zárt érintkezőkapcsok |
|||
|
Távoli riasztás jelenergia Un/In |
AC: 250V/0,5A; 125V/1A; DC: 30V/0,1A |
|||
|
Távoli riasztási jel csatlakozó vezeték |
0,5 mm² - 1,5 mm² |
|||
|
Távoli kapcsolat típusa |
Lebegő váltóérintkező |
|||
|
Hőmérséklet és páratartalom tartomány |
-40 foktól +80 fokig ; 5% ~ 95% |
|||
|
A szakaszoló működésjelzője |
Piros: Sikertelen; Zöld: Normál |
|||
|
Minimális beépítési vezeték kereszt{0}}metszeti terület (L, N, PE) |
4 mm² tömör huzal / rugalmas huzal |
|||
|
Maximális beépítési vezeték kereszt{0}}metszeti terület (L, N, PE) |
25 mm² szabványos vezeték / rugalmas vezeték |
|||
|
Telepítési mód |
35 mm-es szabványos DIN sín |
|||
|
Tokozás anyaga |
440 |
|||
|
Tokozásvédelmi fokozat |
IP20 |
|||
|
Méretek |
Sz × M × Ma: 18 × 87 × 87 mm |
|||
|
Jegyzet:A fenti termékek opcionálisan távjelző funkcióval is felszerelhetők. A távoli jelzéssel rendelkező termékeknél az eredeti modellszám után „/FM” lesz hozzáadva, például NPS01-FBC7/275/1/FM. |
||||

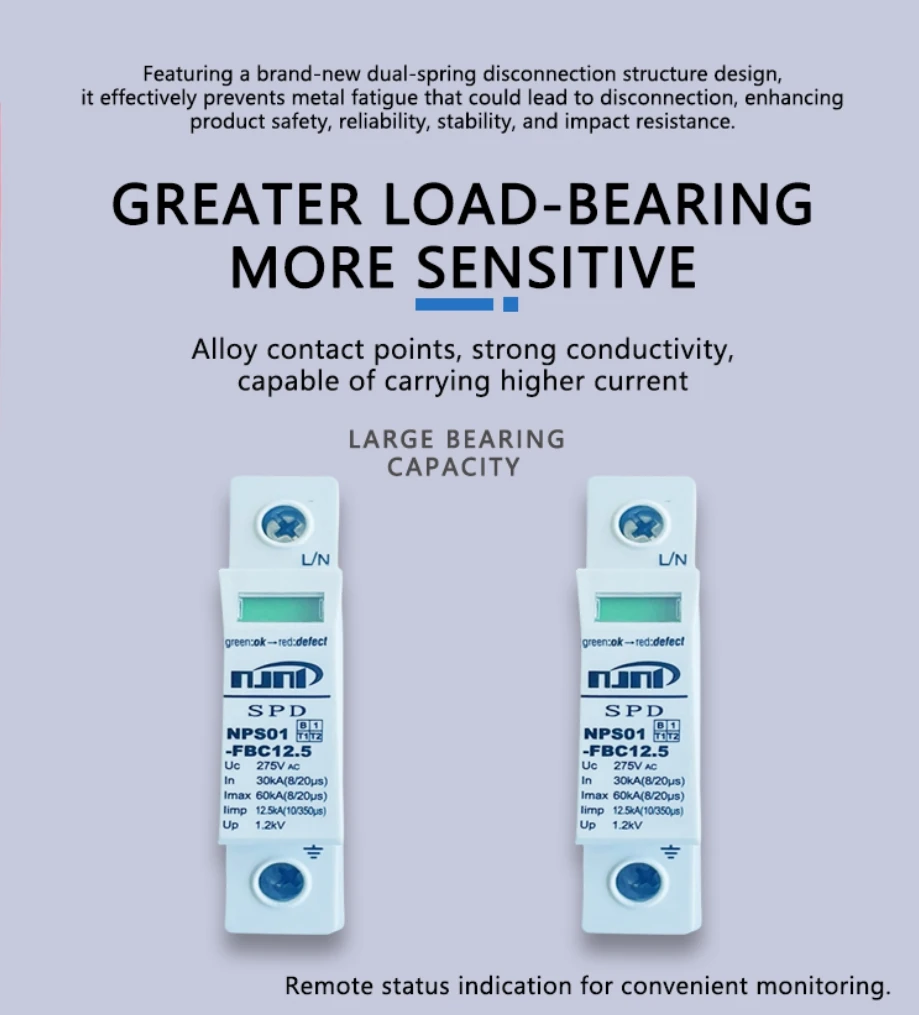

A termék előnyei

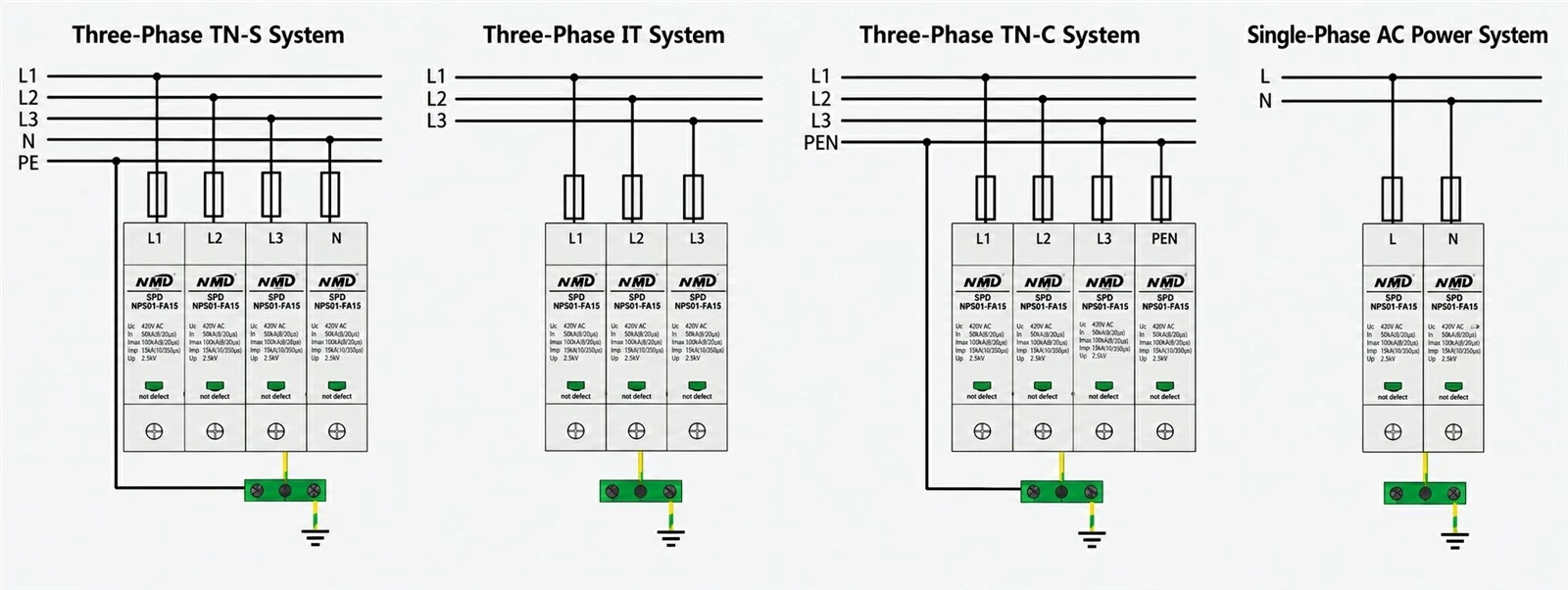

Termék bekötési rajza
Csomagolás Méretek
A doboz belső méretei (H × SZ × M):11,3 × 10,1 × 7,7 mm, 15,11 × 10,1 × 7,7 mm
Külső kartondoboz méretei (H × SZ × M):32,5×27,5×27,5 mm
